Ein Mild-Hybrid Antriebsstrang setzt zumindest eine E-Maschine mit einer Leistung von ca. 10 -15kW ein, um somit bei Bremsvorgängen einen Großteil der kinetischen Energie des Fahrzeugs durch den Hybridmodus Rekuperation in der Hochvolt-Batterie zu speichern. Je nach Ausprägung des Mild-Hybridfahrzeugs kann auch eine zweite E-Maschine zum Einsatz kommen.

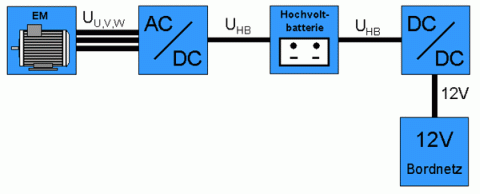

Der elektrische Aufbau eines Mild-Hybrid Antriebes ist im nachfolgenden Bild dargestellt.

Elektrische Komponenten für einen Mild-Hybrid





Aus Kostengründen wird beim Mild-Hybrid zumeist auf den konventionellen Anlasser und auf die herkömmliche Lichtmaschine verzichtet, daher muss das 12V Bordnetz über einen bidirektionalen DC/DC-Wandler versorgt werden.


Die Hochvolt-Batterie von Mild-Hybridautos hat einen Spannungsbereich von ca. 42-150V. Der Pulswechselrichter wird nahezu ausschließlich als B6-Brücke mit einem Spannungszwischenkreis ausgeführt. Als Leistungshalbleiter werden MOSFETs für Spannungsbereiche bis ca. 120V eingesetzt, darüber werden automotive taugliche IGBTs (Insulated Gate Bipolar Transistor) verwendet.



Allgemeiner Überblick der Mild-Hybrid Leistungselektroniktopologie:

Leistungselektronik für einen Mild-Hybrid

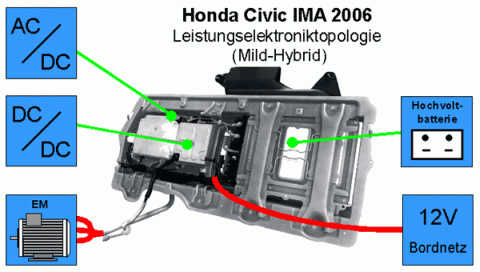

Am Beispiel des Honda Civic IMA 2006 wird beispielhaft die Leistungselektroniktopologie von einem Mild-Hybridfahrzeug dargestellt.:

Elektrische Hybrid-Komponenten des Honda Civic IMA



Die Ströme in Prototypfahrzeugen kann man am Besten mit hochgenauen und dynamischen Strommeßzangen erfassen.
