GETRAG 2RET300 - Boosted Range ExtenderMit dem Boosted Range Extender 2RET300 hat GETRAG eine kostengünstige elektrische Antriebsstrangarchitektur entwickelt, die die Vorteile konventioneller Antriebe, Hybridantriebe sowie den derzeitig verfügbaren reinen Elektroantrieben vereint und überbietet. Durch die Kombination einer Verbrennungskraftmaschine mit einem Elektromotor lassen sich trotz der CO2- und kraftstoff-verbrauchsoptimierten Auslegung hervorragende Leistungsdaten erzielen. Im Fahrbetrieb übernimmt üblicherweise der Elektromotor den Antrieb des Fahrzeuges. Bei niedrigem Ladestand lädt die Verbrennungs-kraftmaschine die Batterie auf. Auf langen Strecken kann das Fahrzeug auch direkt von der Verbrennungs-kraftmaschine oder sogar von beiden Maschinen angetrieben werden. Die Gesamtreichweite ist vergleichbar mit der eines konventionellen Fahrzeuges.


Das Konzept des Boosted Range Extender bedarf keiner Revolution in der Infrastruktur, sondern ist mit den vorhandenen Systemen marktfähig. Dies ermöglicht eine zeitnahe Markteinführung. Die gewählte Kombination einer modernen, mehrstofffähigen Verbrennungskraftmaschine und eines elektri-schen Motors mit einem lastschaltfähigen Zwei-Gang-Schaltgetriebe erlaubt einen effizienten Betrieb in jedem Betriebspunkt. Durch den sehr geringen CO2-Ausstoß von weniger als 50g CO2/km (NEFZ) genügt dieses Kon-zept auch verschärften Anforderungen zukünftiger Gesetzgebungen. Im Vergleich zum Vollhybriden sind bei gleichen Fahrzeugleistungen bis zu 60 Prozent weniger Gesamtantriebsleistung (Verbrennungskraftmaschine, Elektromotor und Generator) installiert. Die spezielle Drehmomentcharakteristik des elektrischen Motors ermöglicht mehr Fahrspaß gegenüber konventionellen Antrieben. Der rein elektrische Betrieb ist hauptsächlich für den Stadtverkehr vorgesehen, wodurch Ballungsräume deutlich von Lärm und Emissionen entlastet werden, er kann aber auch auf der Landstraße oder Autobahn genutzt werden.


Das lastschaltfähige Zwei-Gang-Getriebe von GETRAG verbindet die Verbrennungskraftmaschine und den elektrischen Motor bei Bedarf mechanisch. Dadurch kann die gesamte installierte elektro- und verbrennungs-motorische Leistung zum Vortrieb genutzt werden. Zusätzlich erlauben die verfügbaren Übersetzungen eine kosten- und bedarfsoptimierte Auslegung der elektrischen Maschinen (Motor und Generator) sowie der Verbrennungskraftmaschine.


Im Fahrbetrieb übernimmt der elektrische Antrieb den größten Teil der dynamischen Fahrzustände, so dass die Verbrennungskraftmaschine nur in einem kleinen Teil des gesamten Kennfeldes genutzt wird. Damit ist eine deutlich fokussiertere Optimierung des Systems in Bezug auf Wirkungsgrad, Kosten und Bauraum möglich. Das Lastschaltgetriebe wird über eine kompakte, integrierte Steuermodul- / Hydraulikeinheit betätigt. Zum Anfahren befindet sich das System im elektrischen Betrieb, in dem der Elektromotor im ersten Gang für den Vortrieb sorgt. Durch das erhöhte Raddrehmoment werden sehr gute Beschleunigungswerte sowie eine hervorragende Steigfähigkeit erreicht. Bei niedrigem Ladezustand des elektrischen Speichers wird die Verbrennungskraftma-schine gestartet und sorgt über den mit ihr verbundenen Generator im seriellen Betrieb für die Energieversor-gung. Bei typischen Geschwindigkeiten im Stadtverkehr kann dann der Verbrennungsmotor im parallelen Be-trieb direkt mit dem Abtrieb gekoppelt werden.
Außerhalb von Ortschaften wird der zweite Gang geschaltet. Die Verbrennungskraftmaschine läuft - soweit sie aktiv ist - nun im Bereich des optimalen spezifischen Verbrauchs. Die Dynamik übernimmt in diesem Fahrzustand bei Bedarf der elektrische Motor. Der Abtrieb erfolgt über ein konventionelles Kegelrad-Differential das, wie auch eine Vielzahl anderer Bauteile, aus dem GETRAG Standardbauteile Katalog gewählt wurde. Das Konzept erlaubt es, Standardbauteile mit hohem Produktionsvolumen zu verbauen.














Technische Daten






Getriebe
 Anzahl Gänge:2
 Betätigung:hydraulisch
 Beölung:intern
 Maximales Abtriebsmoment3.500[Nm]
 Maximale Breite516[mm]
 Installationslänge390 [mm]
 Installationshöhe536 [mm]
 Gewicht55 [kg]













E-Maschine 1 (Motor)
 BauartPMSM
 Maximalleistung45-80 / 61-109[kW] / [PS]
 Maximaldrehzahl12.000[1/min]
 Maximales Drehmoment / Drehzahl220--[Nm] / [1/min]
 Nennspannung300[V]
 KühlungWasser







E-Maschine 2 (Generator)
 BauartPMSM
 Maximalleistung10-20 / 14-28[kW] / [PS]
 Maximaldrehzahl15.000[1/min]
 Maximales Drehmoment / Drehzahl30 / --[Nm] / [1/min]
 Nennspannung300[V]
 KühlungWasser

















Fotos

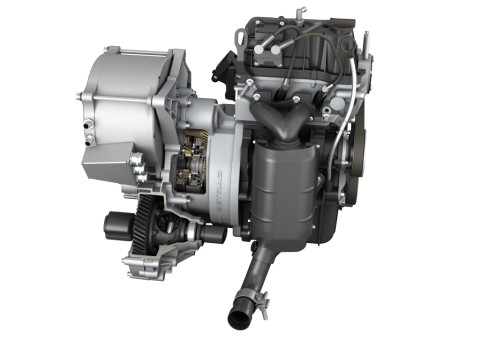

Boosted Range Extender 2RET300 von GETRAG



Quelle: GETRAG
