GETRAG 6HDT250 - elektrischer AntriebsstrangDas 6HDT250 ist die Hybridvariante des kompakten GETRAG 6DCT250 PowerShift Getriebes, welches 2010 in Serie ging. Das 6HDT250 bietet weitere Möglichkeiten zur Reduzierung des Kraftstoffverbrauchs. Aufgrund der achsparallelen Integration der E-Maschine ist zudem eine bauraumneutrale Umsetzung möglich. Das sechsgängige Getriebe mit einer trockenen Doppelkupplung und elektromechanischer Schalt- und Kupplungsaktuatorik ermöglicht einen kraftstoffsparenden Betrieb und eine souveräne Fahrbarkeit. Das Basisgetriebe ist ohne zusätzliche Komponenten Start / Stopp fähig und auch für ausgeprägte Hybridisierungen geeignet. Je nach Kundenwunsch werden unterschiedlich leistungsstarke E-Maschinen eingesetzt.



Somit ist wahlweise ein Hybridantriebstrang vom Mild-Hybrid über Full-Hybrid bis hin zum Plug-In-Hybrid, mit elektrischen Fahranteilen, umsetzbar. Bei entsprechend geladener Hochvolt-Batterie wird das Fahrzeug beim Mild-Hybrid bei Geschwindigkeiten kleiner als 20 km/h rein elektrisch betrieben, beim Voll-Hybrid können bis zu 60 km/h im rein elektrischen Betrieb erreicht werden, beim Plug-In-Hybrid bis zu 130 km/h.



Im Vergleich zu anderen Hybridantriebssystemen kommt das GETRAG 6HDT250 Hybridgetriebe ohne zusätzliche Aktuatorik aus, d.h. es wird keine Trennkupplung oder eine spezielle elektrische Hochdruckölpumpe, wie bei anderen Systemen der Fall, benötigt. Frühzeitig wurde bei GETRAG die Ressourcenknappheit im Bereich der Seltenen Erden für E-Maschinen erkannt. Aus diesem Grund werden im GETRAG 6HDT250 hochdrehende permanenterregte Synchronmaschinen eingesetzt, die in das Getriebe integriert werden. Aufgrund des Hochdrehzahlkonzepts mit bis zu 18.000 min-1 an der E-Maschine muss lediglich ein Drittel des sonst üblichen permanentmagnetischen Werkstoffs verwendet werden.







Technische Daten






System
DifferenzialKegelrad-Differenzial
Gewicht75[kg]
Abkoppeleinrichtung--
Maximales Abtriebsmoment--[Nm]
Anordnung der E-Maschineachsparallel













E-Maschine
BauartPMSM
Maximalleistung--/--[kW] / [PS]
Maximaldrehzahl18.000[1/min]
Maximales Drehmoment / Drehzahl125 / --[Nm] / [1/min]
Nennspannung--[V]













Getriebe
Anzahl an Gängen:--
Anzahl an Getriebestufen:--
Gesamtübersetzung:G1: -- / G2: --
Maximale Breite:--[mm]
Installationslänge350-400[mm]
Installationshöhe--[mm]











Fotos

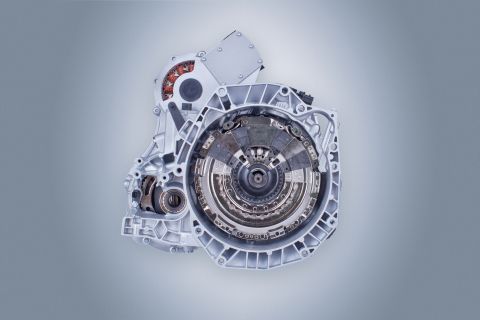

Elektrischer Antriebstrang 6HDT250 von GETRAG



Quelle: GETRAG
