GETRAG 1eDT330 - elektrischer AntriebsstrangDie auch als eTWIN bezeichnete Antriebseinheit 1eDT330 der eDRIVE Produktlinie von GETRAG bietet die ideale Basis für rein elektrisch angetriebene Sportfahrzeuge. Sie ist die derzeit leistungsstärkste elektrische Antriebseinheit in der eDRIVE Produktlinie von GETRAG.


Die Einheit verfügt über zwei E-Maschinen die ihre Leistung getrennt mittels zweier in einem Gehäuse befindlichen Teilgetriebe und über Seitenwellen an das linke bzw. rechte Fahrzeugrad abgeben. Das Doppelgetriebe bringt ein extrem kompaktes Design mit sich und wird durch zwei permanenterregte Synchronmaschinen angetrieben, die durch ihre hohe Leistung von maximal 2 x 150 kW ein sportliches Fahrvergnügen garantieren.


Die Antriebseinheit erreicht ein maximales Abtriebsmoment von 3300 Nm, was eine maximale Fahrzeuggeschwindigkeit von 250 km/h ermöglicht. Durch einen entsprechenden Eingriff in die Regelung der E-Maschinen erlaubt die elektrische Antriebseinheit 1eDT330 bauartbedingt zusätzlich die Möglichkeit, die Radmomente pro Rad individuell und abhängig vom Fahrzustand einzustellen (Torque-Vectoring). Diese Funktion verbessert unter anderem die Spurstabilität beim Herausbeschleunigen aus Kurven. Zusätzlich verfügt das Getriebe über eine mechanisch betätigte Parksperre. Eine integrierte mechanische Ölpumpe übernimmt die Schmierung der Wälzlager und der Zahnradstufen. Gekühlt werden die E-Maschinen mit Wasser. Die Differenzialfunktion wird direkt über die beiden E-Maschinen geregelt, somit ist kein mechanisches Differenzial nötig.












Technische Daten






System
 DifferenzialEM-Regelung
 Gewicht150[kg]
 Abkoppeleinrichtung --
 Maximales Abtriebsmoment2 x 1.650[Nm]
 Anordnung der E-Maschineachsparallel













E-Maschine
 BauartPMSM
 Maximalleistung2 x 150 / 2 x 205[kW] / [PS]
 Maximaldrehzahl12.000[1/min]
 Maximales Drehmoment / Drehzahl2 x 300 / --[Nm] / [1/min]
 Nennspannung400[V]













Getriebe
 Anzahl an Gängen:1
 Anzahl an Getriebestufen:2
 Gesamtübersetzung:5,5
 Maximale Breite:631[mm]
 Installationslänge519[mm]
 Installationshöhe371[mm]











Fotos

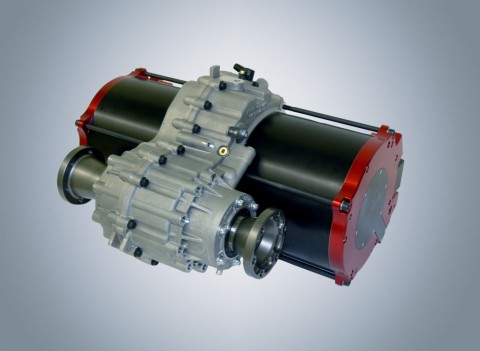

Elektrischer Antriebsstrang 1eDT330 von GETRAG



Quelle: GETRAG
