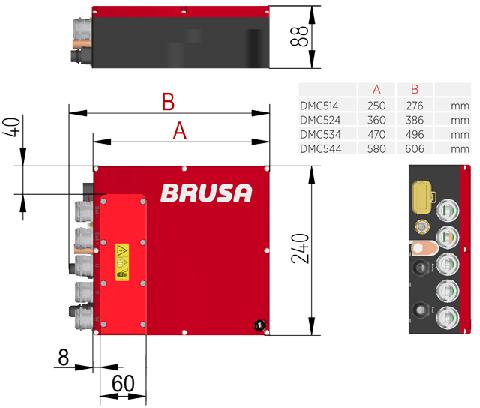

_2013/dmc534_(isu)_2013_0.jpg "DMC534 (ISU) 2013")
Der DMC534 ist ein universeller Umrichter, der zum Ansteuern unterschiedlicher Motortypen verwendet werden kann. Die Leistungsendstufe basiert auf der höchst leistungsfähigen, resonanten SoftSwing® Topologie, welche von der BRUSA Elektronik AG entwickelt- und patentiert wurde. Die SoftSwing® Topologie erzielt minimale Schaltverluste und erreicht überdurchschnittlich gute EMV - Eigenschaften. Dadurch ist der Einsatz in Anwendungen mit Motorfrequenzen bis zu 2 kHz möglich. Durch die sehr kompakte und leichte Bauweise ist der DMC534 für nahezu alle Anwendungen geeignet.
Technische Daten:
| Max. Leistung | 157 kW |
| Dauerleistung | 118 kW |
| Periodischer Zyklus mit max. Strom 30 s 100%, 90 s 50% | 450 A |
| Dauer RMS Strom (I ACcont) | 337 A |
| Bereich HV - Eingangsspannung für den Betrieb | 120 - 450 V |
| Min. HV - Eingangsspannung für volle Stromleistung | 200 V |
| Umgebungstemperaturbereich im Betrieb | -40 bis +85°C |
| Wirkungsgrad | 97% |
| Gewicht | 12.5 kg |

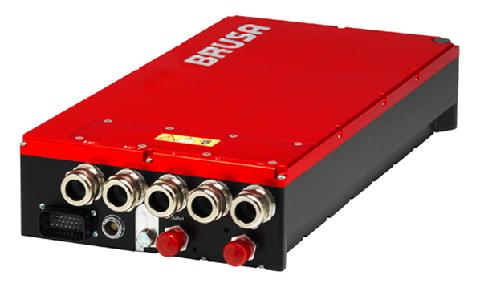

Fotos
_2013/dmc534_(isu)_2013_1.jpg)
Quelle: BRUSA
